🧵 Guía Completa de Patronaje: Cómo trazar una Manga Básica en todos sus largos

El trazo de la manga es uno de los pasos más visitados e importantes en el diseño de modas. Una sola plantilla base te abrirá las puertas para confeccionar cualquier diseño. En esta guía definitiva aprenderás a trazar, paso a paso, el patrón básico de manga para tejido plano y género de punto, dominando de una sola vez los tres largos esenciales: manga corta, tres cuartos y manga larga. ¡Prepara tus reglas y descubre cómo lograr un aplomo perfecto sin complicaciones!

Las mangas son un complemento fundamental en el diseño de prendas de vestir, ya que cumplen la función de cubrir los brazos y aportar estilo a la silueta. Existe una gran variedad de estilos, entre los que destacan la manga corta, manga tres cuartos, manga larga, manga bombacha o globo, manga sastre, manga campana o acampanada, manga japonesa y manga ranglan, entre otras.

¿Qué aprenderás en esta publicación?

En este tutorial explicaremos paso a paso el trazo del patrón básico de manga en el diseño de modas. Para dominar esta técnica por completo, te recomendamos leer detalladamente todo el contenido.

¿Qué es una manga básica?

La manga básica es aquella estructura lisa que no presenta fruncidos, amplitudes ni transformaciones de diseño. Se traza utilizando de forma directa las medidas anatómicas de la persona o los valores estandarizados de una tabla de tallas.

Partes esenciales de la manga

Para construir el patrón correctamente, debemos identificar y dominar sus cuatro componentes principales:

• Copa de manga: La sección curva superior.
• Recorrido de sisa: La medida de la curva que se une al cuerpo.
• Largo de manga: La distancia desde el hombro hasta el final del brazo.
• Puño o ancho de brazo: El contorno del extremo inferior de la manga.

Medidas clave para el trazo

1. Copa de manga (o Altura de Copa)

La copa comprende la zona redondeada superior. Definir una correcta altura de copa es indispensable, ya que sobre esta línea se asienta la medida del recorrido de sisa, mientras que el espacio restante se integra al largo total de la manga.

Estas proporciones están pensadas para mangas estándar que no acumulan exceso de altura, lo que previene que la prenda terminada quede incómoda o tirante. Si tus medidas se encuentran justo entre dos tallas, te recomendamos seleccionar siempre la talla más grande para garantizar una mejor caída.

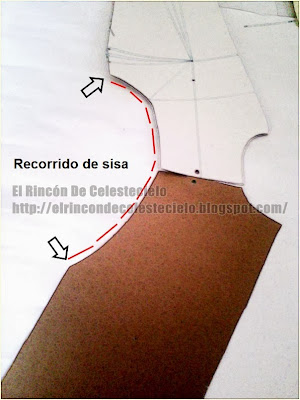

2. Recorrido de sisa

Se obtiene uniendo los patrones del cuerpo (delantero y espalda) por la línea de los hombros. Coloca la cinta métrica levantada de perfil, recorriendo la curva milímetro a milímetro sobre el papel para evitar distorsiones reales.

El largo del patrón base varía según las siguientes tipologías estándar:

Tipo de Manga	Características y Referencia Anatómica
Manga Corta / Casquillo	Cubre la parte superior del brazo terminando un poco antes o justo sobre el codo. Las variantes minis o "casquillo" apenas sobresalen del hombro.
Manga Tres Cuartos (3/4)	Sobrepasa la flexión del codo y se extiende hasta la mitad del antebrazo. El estándar industrial mide entre 38 cm y 45 cm de largo.
Manga Larga	Llega hasta la base de la muñeca. En prendas holgadas puede extenderse cubriendo parte de la mano hasta la primera falange del dedo pulgar.

3. Largo de manga

El largo de manga se mide desde el hueso acromion (el punto sobresaliente en el extremo del hombro que también se usa como referencia para medir el ancho de hombro) hasta la longitud deseada para el diseño.

La manga básica sirve como plantilla fundamental para definir los tres largos tradicionales en confección:

Tipo de Manga	Referencia Anatómica y Notas de Trazo
Manga Corta / Casquillo	Cubre el brazo terminando un poco antes o justo encima del codo. Incluye la variante "manga casquillo", que apenas asoma después de pasar el hombro. Se usa el patrón básico corto como base para desarrollar diseños de moda.
Manga Tres Cuartos (3/4)	Sobrepasa la flexión del codo y se extiende hasta la mitad del antebrazo. Su longitud estándar en el patrón industrial suele oscilar entre los 38 cm y los 45 cm.
Manga Larga	Llega hasta la altura de la muñeca. En prendas clásicas o más holgadas, puede prolongarse sutilmente sobre la mano hasta alcanzar la primera falange del dedo pulgar.

4. Puño o ancho de brazo

Esta medida se toma alrededor del contorno de la extremidad en el punto exacto donde termina la manga. Se mide el contorno del brazo para una manga corta, el contorno del antebrazo para una manga tres cuartos, o el contorno de la muñeca (o base de la mano) para una manga larga.

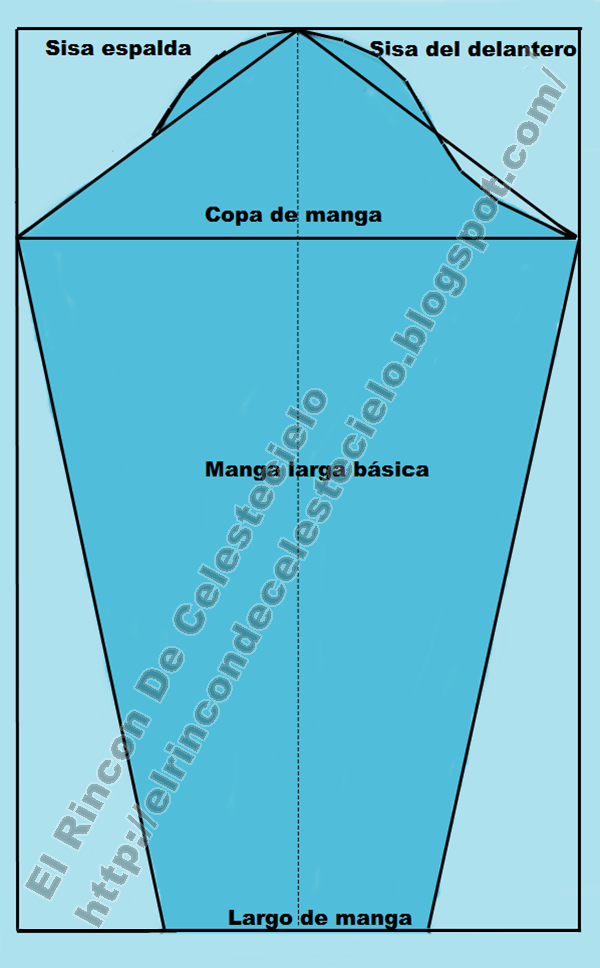

TRAZO DE MANGA BÁSICA

El molde se puede diseñar de dos maneras profesionales: dibujando el patrón completo (abierto, con el delantero y la espalda a la vez) o dibujando solo la mitad con el papel doble.

✂️ Técnica para cortar en tela: Aunque trazar a la mitad usando el papel doblado es muy rápido, al momento de cortar el tejido lo mejor es abrir el patrón por completo. Esto te permite acomodar la pieza de manera exacta con respecto al hilo de la tela, garantizando que la línea central de la manga no sufra desviaciones.

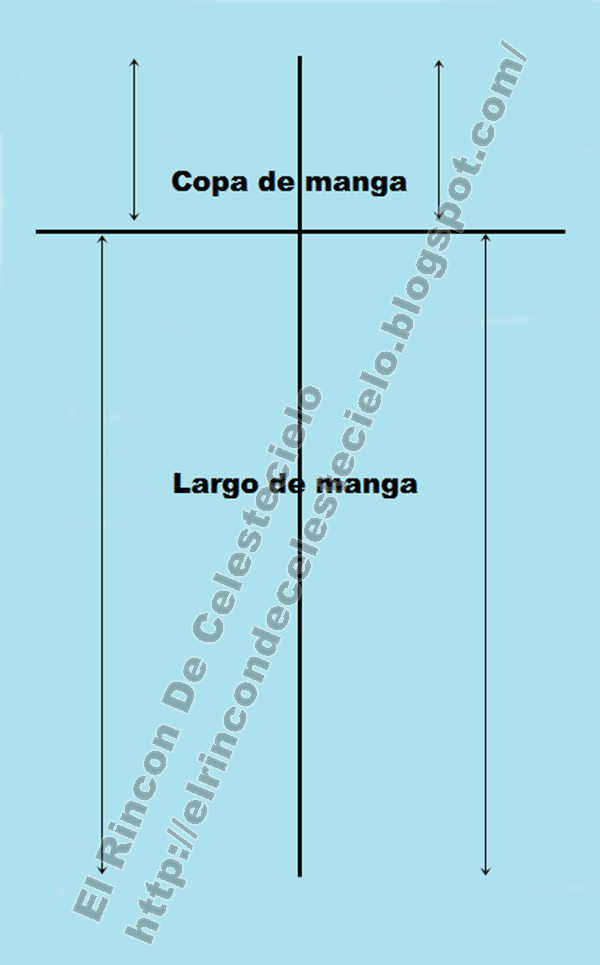

Método 1: Estructura en Cruz (Patrón Completo)

Si deseas diseñar el patrón abierto desde el inicio, comienza dibujando una cruz central. La línea vertical superior define la cabeza o copa de la manga (medida que se extrae de la tabla de proporciones según la talla) y la extensión vertical inferior determinará el largo total.

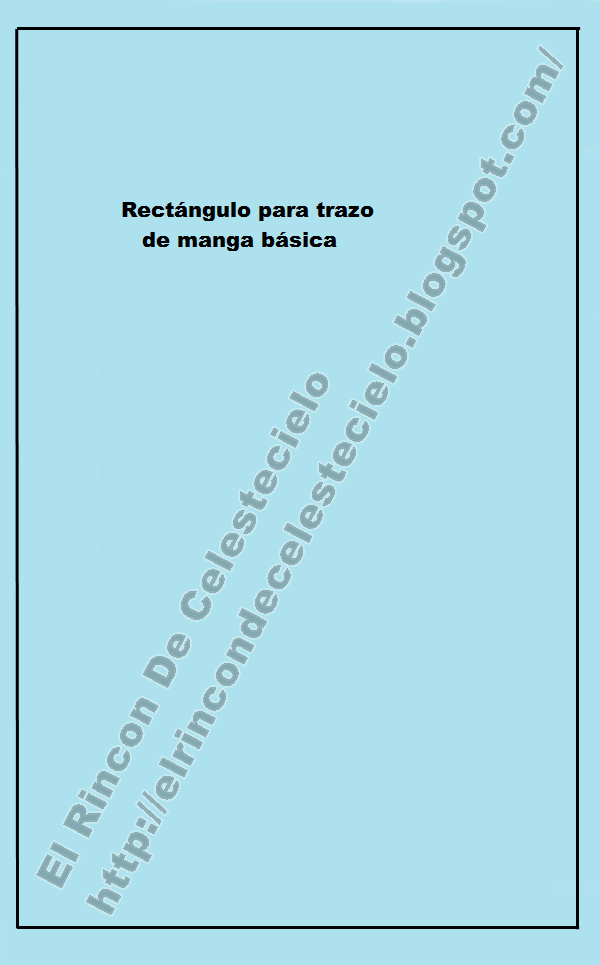

Método 2: Estructura en Rectángulo (Papel Doble o Abierto)

Para encuadrar el patrón dentro de un rectángulo base, las dimensiones variarán según el enfoque elegido:

• Si trazas a la mitad (Papel doble): El ancho medirá exactamente la mitad del recorrido de sisa (más margen de costura). El largo será el largo de manga más los centímetros para el dobladillo (o 1 cm si lleva un puño añadido).
• Si trazas el patrón completo: El ancho medirá el recorrido completo de la sisa más los márgenes de costura necesarios.

Copa de manga

La copa de manga se define marcando una línea horizontal interna dentro del rectángulo base. La distancia vertical desde el margen superior del rectángulo hasta esta línea corresponde a la altura de copa.

Ya sea que trabajes con el papel doblado o abierto, esta medida se selecciona de la tabla de tallas estandarizada y se condiciona según las dimensiones de la silueta (por ejemplo, adaptándola a una Talla 10 para contornos de busto de 96 cm, o Talla 8 para un contorno de 92 cm).

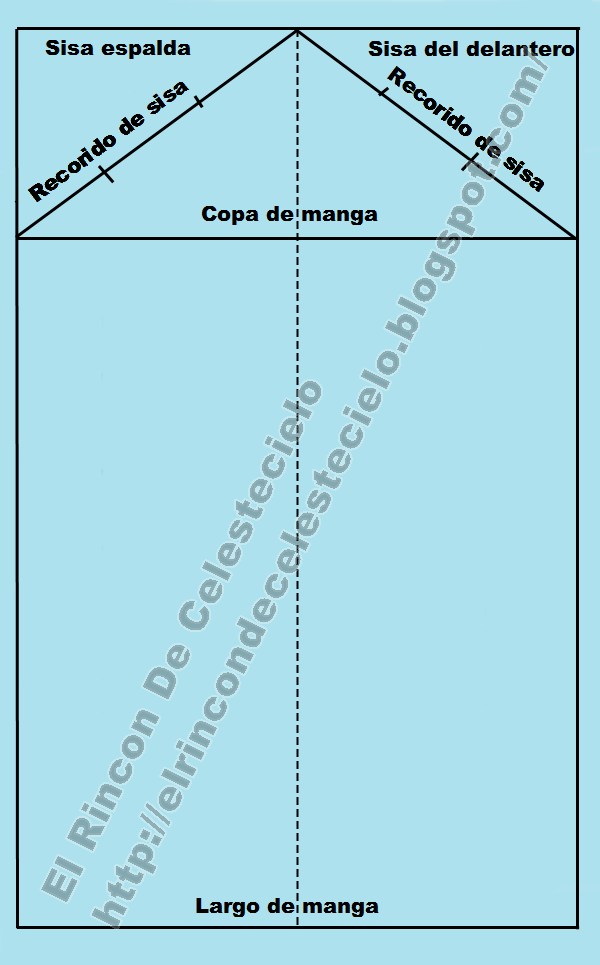

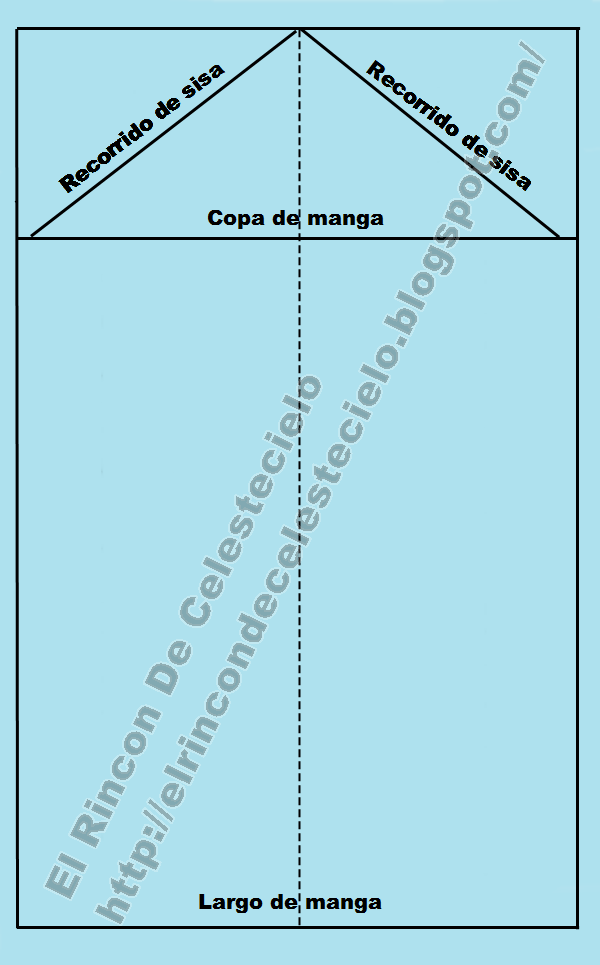

Recorrido de manga o de sisa

Esta sección le otorga la amplitud necesaria a la zona superior para que ensamble perfectamente con el cuerpo de la prenda, formando visualmente un triángulo en la copa del patrón completo.

Para trazar la línea diagonal que une el vértice superior con los extremos del ancho, se emplea la medida del contorno de sisa. Esta se obtiene midiendo el recorrido curvo total en los patrones delantero y espalda (del corpiño, vestido o chaqueta) unidos temporalmente por la costura del hombro, y dividiendo ese resultado entre 2.

Para delimitar la forma del triángulo superior del molde, lleva la regla desde la cúspide (centro superior) hacia los extremos laterales hasta tocar la línea horizontal de copa, aplicando la medida exacta de la mitad del recorrido de sisa.

Paso 1: Dividir las diagonales

Una vez trazadas las líneas diagonales del recorrido de sisa, el secreto para lograr unas curvas perfectas consiste en dividirlas en tres partes iguales. Por ejemplo, si la mitad de tu recorrido de sisa mide 21 cm, al dividirlo entre 3 obtendrás marcas exactas cada 7 cm.

🧩 Nota anatómica sobre la sisa: Si observas la estructura del cuerpo en un espejo, notarás que el brazo está conectado hacia el frente a través de la clavícula. Por esta razón, el cuerpo requiere un espacio más amplio y profundo en la zona delantera (ancho de pecho) y una sisa más recogida en la zona de la espalda. Esto explica por qué el trazo delantero y el de la espalda en la manga nunca son iguales.

Paso 2: Dibujar las curvas según tu método de trazo

Dependiendo de si decidiste trabajar con el molde cerrado (a la mitad) o abierto (completo), aplica las siguientes holguras sobre los puntos marcados:

Si trabajas a la mitad (Papel doble):

En la diagonal delantera, ubica la primera marca cerca de la cúspide y sube 2 cm perpendiculares; en la segunda marca, baja 0.5 cm (medio centímetro) de forma perpendicular.

Para la espalda, dibuja una curva suave que suba únicamente 2 cm en el primer punto y se desvanezca de forma progresiva hasta la línea horizontal de copa. Al cortar, recorta primero el contorno de la espalda, abre el papel y rebaja el lado delantero por la línea de los 0.5 cm.

Si trabajas con el Patrón Completo (Abierto):

Ubica el delantero a la derecha y la espalda a la izquierda de la línea central. En las primeras marcas superiores de ambos lados, sube 2 cm. Luego, en la segunda marca únicamente del lado delantero, baja 0.5 cm. Con ayuda de tu regla curva, une los puntos suavizando los trazos hacia los costados.

Finalización del Largo y Costados

Para concluir la estructura de tu molde, mide verticalmente el largo total elegido desde el vértice superior central donde nacen las curvas de la copa hacia abajo.

Una vez definida la línea del bajo de la manga con la medida de tu puño o ancho de brazo, cierra los costados trazando líneas diagonales rectas que conecten directamente los extremos del ancho de la copa con los extremos inferiores del ruedo.

🎉 ¡Tu patrón base está listo! A partir de esta plantilla liza puedes empezar a diseñar infinitas variaciones, amplitudes o transformaciones de moda según lo requiera tu próximo proyecto de costura.

4. Puño y acabado inferior

Sobre la línea del largo total se define el contorno del puño. Para ello, mide desde la línea central del patrón la mitad de la medida de contorno de brazo o puño hacia cada lado y une esos puntos con los extremos de la copa para cerrar los costados de la manga.

📐 Regla de oro para el dobladillo (Falso): Si tu diseño es liso y no lleva puño independiente, añade entre 2 cm y 3 cm por debajo de la línea de largo total para el ruedo. Como los costados de la manga suelen ser diagonales, el dobladillo debe mantener exactamente la misma inclinación para que no tire ni falte tela al doblarlo.

Truco de taller: Para lograr este aumento de forma automática, dobla el papel del patrón hacia adentro por la línea del largo total antes de cortar el costado. Al recortar el papel con la tijera sobre la línea diagonal del costado, el dobladillo adquirirá la forma espejada exacta que requiere para coincidir con la prenda al coser.

Ajuste y entalle del contorno de brazo

El trazo completamente recto en los costados es ideal para prendas holgadas o de estilo camisero. Sin embargo, para siluetas más anatómicas o ajustadas, es necesario entrar algunos centímetros en los laterales del contorno.

Para definir el entalle correcto en tejidos planos (que no estiran), mide el contorno del brazo de la persona en la parte más prominente, justo debajo de la axila. Al estrechar los costados en el papel, asegúrate de dejar un margen de holgura suficiente que respete esa medida para evitar que la manga limite el movimiento.

Aplica un aumento para margen de costura que oscile entre 1 cm y 2 cm en los costados de la manga, garantizando que coincida de forma simétrica con el margen asignado a los costados del delantero y de la espalda de la prenda principal.

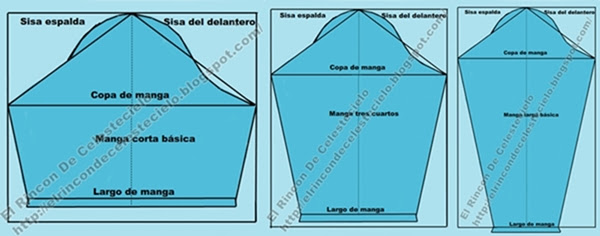

Este sistema de trazo base se aplica idénticamente para los tres largos de manga fundamentales. Su única diferencia radica en la longitud vertical y el ancho del puño correspondiente, tal como se aprecia en el escalado comparativo de los tres moldes básicos abiertos:

Trazo de la abertura posterior y portañuela

En el diseño de mangas largas rematadas con puño cerrado, es indispensable incorporar una abertura inferior. Esta pieza permite el paso cómodo de la mano y facilita subir o abotonar la manga.

Para localizar la abertura en el patrón, busca el centro exacto de la sección inferior de la espalda de la manga. Traza desde el borde inferior una línea vertical hacia arriba. La longitud de esta línea dependerá del tipo de prenda:

• Manga básica femenina: Se recomienda una abertura estándar de 7 cm. Por lo general, no requiere una portañuela compleja, basta con rematarla usando un sesgo fino de 1.5 cm de ancho.
• Manga camisera clásica (Hombre o mujer): Requiere una abertura de entre 12 cm y 15 cm para adultos (de 5 cm a 10 cm en infantil). En este corte se confecciona una vista postiza formal denominada portañuela o perilla.

Medidas base para la portañuela camisera

Corta un rectángulo de tela independiente que mida entre 13 cm y 15 cm de largo (adaptándose al tamaño de tu corte) por 7 cm de ancho. Al doblar longitudinalmente este complemento por el centro, quedará de 4 cm. Descontando 1 cm asignado para márgenes de costura a cada lado, la portañuela terminada lucirá un ancho limpio y visible de 2.5 cm en la prenda.

Una vez realizado el corte vertical en la tela de la manga, efectúa un pequeño piquete en diagonal de menos de 1 cm justo en el vértice superior del recorrido. Este milímetro de holgura es el margen indispensable que permitirá abrir el tejido en plano y coser limpiamente los costados de la perilla sin generar arrugas.

Medidas de la portañuela o perilla

Para prendas de hombre adulto, la portañuela suele medir entre 12 cm y 15 cm de largo. En ropa infantil, varía según la talla entre 5 cm y 10 cm. En el caso de las prendas femeninas, la abertura suele ser más corta; habitualmente no requiere una portañuela postiza, sino un sesgo delgado doblado de 1.5 cm de ancho (cortado inicialmente de 5 cm de ancho).

Las dimensiones estándar para una portañuela clásica son de 7 cm de ancho. Al doblarla por el centro queda de 4 cm (utilizando 1 cm para margen de costura), lo que deja una perilla limpia de 2.5 cm de ancho visible, que se cose con 1 cm de margen a la abertura de la manga. El largo total oscilará entre 13 cm y 15 cm según las proporciones del diseño.

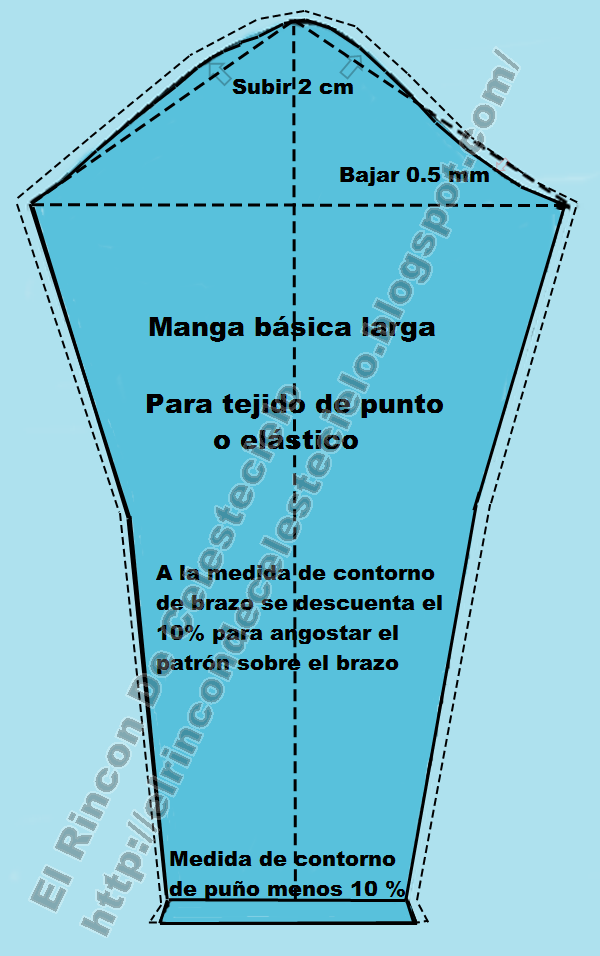

Patrón básico de manga para género de punto (Telas Elásticas)

El trazado para tejidos elásticos o de punto (ya sea manga corta, al codo, tres cuartos o larga) requiere un método diferente, ya que el material se estira y se amolda de forma natural al cuerpo de la persona. Sigue estos pasos para trazar tu plantilla:

1. Medida de sisa: Mide el recorrido total de la sisa uniendo los patrones delantero y espalda por los hombros y divide ese valor entre dos.
2. Altura de copa mínima: Utiliza de referencia el contorno de busto para ubicar la talla en la tabla de medidas (colocada al inicio de este artículo) en la sección específica para género de punto. Notarás que estas copas son mínimas y mucho más bajas que en tejido plano, ya que la elasticidad de la tela compensa la forma del hombro.
3. Trazo de la diagonal: Procede de igual forma que en el tejido plano: dibuja una línea diagonal que conecte la cúspide superior central con la línea horizontal que marca tu altura de copa corta.
4. Dividir en tres: Divide el recorrido de esta línea diagonal en tres segmentos exactamente iguales.
5. Holguras de curva: Sobre el primer punto superior (cercano a la cúspide), mide 2 cm hacia afuera para dar volumen a la copa. En el lado delantero, sobre el segundo punto, mide 0.5 mm hacia adentro (abajo) de la línea diagonal. En el lado de la espalda no es necesario bajar este medio milímetro.
6. Suavizar contornos: Une los puntos con líneas curvas suaves. Del centro superior pasa por los 2 cm y busca la línea central. En el delantero, baja pasando por la marca de 0.5 mm hasta morir en la línea horizontal. En la espalda, desvanece la curva directamente sobre la diagonal base.

Ajuste por porcentaje de elasticidad (Descuento del 10%)

Para que una manga de punto quede anatómica y entallada correctamente sobre el brazo, debemos reducir sus dimensiones aplicando una tasa de elasticidad estándar del 10% (adecuada para la mayoría de tejidos de punto; reserva el 20% solo para telas con alto contenido de licra). Si realizas patronaje industrial, puedes simplemente restar directamente de 2 cm a 4 cm al ancho del brazo.

🧮 Ejemplo práctico de cálculo (Descuento del 10%):
Imaginemos un contorno de brazo de 34 cm y un ancho de puño de 24 cm:

• Contorno de brazo: 34 \times 0.10 = 3.4 cm de descuento.
  Restamos: 34 - 3.4 = 30.6 cm de ancho total \div 2 = 15.3 cm para cada lado del patrón.
• Ancho de puño: 24 \ 0.10 = 2.4 cm de descuento.
  Restamos: 24 - 2.4 = 21.6 cm de ancho total \div 2 = 10.8 cm para cada lado del puño.

💡 Consejo: Si se te dificulta trazar con decimales, redondea al milímetro o medio centímetro más cercano (por ejemplo: transforma los 15.3 cm en 15.5 cm y los 10.8 cm en 11 cm).

Este mismo procedimiento se utiliza para mangas cortas y tres cuartos elásticas, aplicando el contorno reducido correspondiente a la altura donde termine el largo del molde.

💡 Consejos expertos: ¿Qué hacer si la sisa de la espalda sobra?

Debido a que la sisa trasera del cuerpo humano es menos profunda, su recorrido es más corto. Esto provoca que, a veces, la curva trasera de la manga parezca "sobrar" o quedar un poco más larga al armar la pieza. Te compartimos tres métodos profesionales para solucionar este descuido directamente en el taller:

Método 1: Reducción directa en la diagonal

Mide el recorrido de sisa completo en los patrones del cuerpo y descuenta entre 1 cm y 1.5 cm antes de calcular la diagonal del patrón de la manga. Por ejemplo: si la mitad de tu sisa mide 22 cm, resta 1 cm y trabaja el trazo con una diagonal fija de 21 cm para ambos lados.

Método 2: Trazado asimétrico (Diferenciado)

Mide de forma independiente el recorrido exacto de la sisa delantera y el de la sisa de la espalda del corpiño. Al trazar la manga abierta, aplica la medida exacta del delantero en su diagonal correspondiente y la de la espalda en el lado opuesto. El centro de la copa se ubicará justo en el medio, quedando un lado ligeramente más corto que el otro.

Método 3: Embeber el exceso en papel (Recomendado)

Compara la longitud de la curva de la manga terminada sobre el papel contra la sisa real de la blusa o vestido. Si la curva de la manga es más grande, puedes "embeber" (encoger) el papel de la sisa trasera haciendo pequeños pliegues de 1 mm o 2 mm de grosor. Sujeta estos pliegues con cinta adhesiva transparente para achicar el recorrido entre 1 cm y 1.5 cm antes de cortar el tejido.

⚠️ Nota importante: Realiza siempre las correcciones en el papel antes de cortar el tejido. Si ya has cortado la prenda, puedes embeber el exceso de tela distribuyéndolo con un hilván suave alrededor de la zona del hombro. Evita recortar los sobrantes directamente en la sisa cortada, ya que arruinarás el aplomo de la manga, provocando arrugas o que la pieza se tuerza al vestirla.

🎉 ¡Proyecto completado con éxito! Con estos fundamentos de trazado técnico dominas por completo la anatomía, el entalle de costados y los acabados de puños y aberturas para cualquier tipo de manga básica en tejido plano.

Variaciones de diseño: Tipos de mangas y sus nombres

El patrón básico de la manga es el punto de partida para desarrollar infinitos diseños y estilos aplicados a la moda. A continuación, te comparto una recopilación visual con los modelos de mangas más conocidos en la industria de la costura y los nombres técnicos que reciben internacionalmente:

Modelos correspondientes a la guía visual anterior:

1. Manga de camisa.
2. Manga tipo gitano o húngaro (llamada en Noruega prisborennoe).
3. Manga campana larga.
4. Manga raglán o ranglan.
5. Manga dolmán (también conocida como manga murciélago).
6. Manga larga normal con apliques o tapas sobre el hombro.
7. Manga tipo safari.
8. Manga corta fruncida con manguito o puño.
9. Manga bombacha corta (manga linterna o puff short).
10. Manga con volante o gola campana en la muñeca.
11. Manga tulipán.
12. Manga campana especial (denominada manga Kaftanov en Indonesia).
13. Manga kimono corta (manga de ala tipo casquillo).

14. Manga en capas en forma de campana (llamada en Italia Volanovy calypso).
15. Manga bombacha y copetona en el hombro (amplia en forma triangular).
16. Manga tres cuartos (3/4).
17. Manga tipo obispo (puño amplio fruncido con botones).
18. Manga con pliegues verticales (estilo plisado).
19. Manga campana larga en forma de pagoda.
20. Manga con forma corrugada (abombada con resorte escalonado).
21. Manga kimono larga de estilo clásico.
22. Manga con hombrera.
23. Manga estrecha o ajustada.
24. Manga corta abierta en el centro.
25. Manga ranglan o raglán para blusa campesina.

¡Gracias por acompañarnos en este tutorial de patronaje completo!

Esperamos que esta guía detallada te sea de gran utilidad para perfeccionar tus prendas tanto en tejidos planos como elásticos. Guarda esta publicación en tus favoritos para consultarla siempre que lo necesites en tu taller.
